壊れたＭＯＴＯＲ ＤＲＩＶＥＲ Ｌ２７２４ の代わりに、ＴＣＡ０３７２ をつけてみた。
ＭＯＴＯＲ ＤＲＩＶＥＲは同じ回路で形状により、
Ｌ２７２０ １６ＰＩＮ ＤＩＰ ５Ｗ
Ｌ２７２２ ８ＰＩＮ ＤＩＰ １Ｗ
Ｌ２７２４ ９ＰＩＮ ＳＩＰ 放熱板付き １０Ｗ
がある。ＬＸ２００に使われているのは、放熱板のついたＬ２７２４である。
ＴＣＡ０３７２は、Ｌ２７２２に相当するものである。

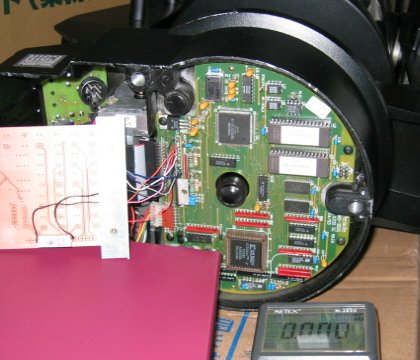

写真の左側、フラッシュの反射でわかりにくいが、放熱のため、アルミ板でＩＣを挟んである。
電源を入れると、ＲＡモーターを駆動する音が聞こえ、しばらくして、ＫＥＹ ＰＡＤにいつものメニューが表示された。やはり、ＩＣ が壊れていた。ＫＥＹ ＰＡＤでＭＯＴＯＲも動かすことができる。
最初、ＩＣ をプリント基板に実装してテストしたら、メニューが表示されたが、動きがあやしい。
ＩＣを触ってみると、手で触れないくらい熱い。かなり電流が流れるので、発熱し、サーマルプロテクトが働くようだ。すぐに動かなくなった。
写真のように放熱板を付けたら、それなりに動くようになった。アルミ板をさわるとほんのり暖かい。連続運転しても大丈夫である。赤道儀モードで１時間ばかり運転したところ、目盛環で１Ｈ動くことが確認されたので、追尾もしているようだ。
もとのＩＣが壊れていることはわかって、復旧の見通しは立ったが、やはり、このＩＣではパワーが足りないようだ。起動時、ＳＬＥＷモードなどモーターの音がスムーズでない。モーターが悪いのか、ピーク電流でのサーマルプロテクションのせいなのかわからないが。
上記のように、放熱板付きは、１０Ｗで、８ＰＩＮは１Ｗである。せめて、Ｌ２７２０の５Ｗのものがあれば良いのかもしれないが、放熱板では追いつかないようだ。冬場のこの時期でさえこうなのだから、夏場は無理だろう。
も少しパワーのあるものをとさがしたところ、秋月でパワーオペアンプ ＬＭ６７５ を４００円で売っていることがわかったのでこれを２個使って作ってみようか。スペックからは、気になるところがあるが。
