MEADE LX80 を Onstep に換装 基板設計

Ａｌｉｅｘｐｒｅｓｓに頼んでおいた、ＲＴＣ、ＵＡＲＴ、ＤＣ－ＤＣなどのパーツが届いたので、これらをならべて、基板の配置など具体的な設計を進める。

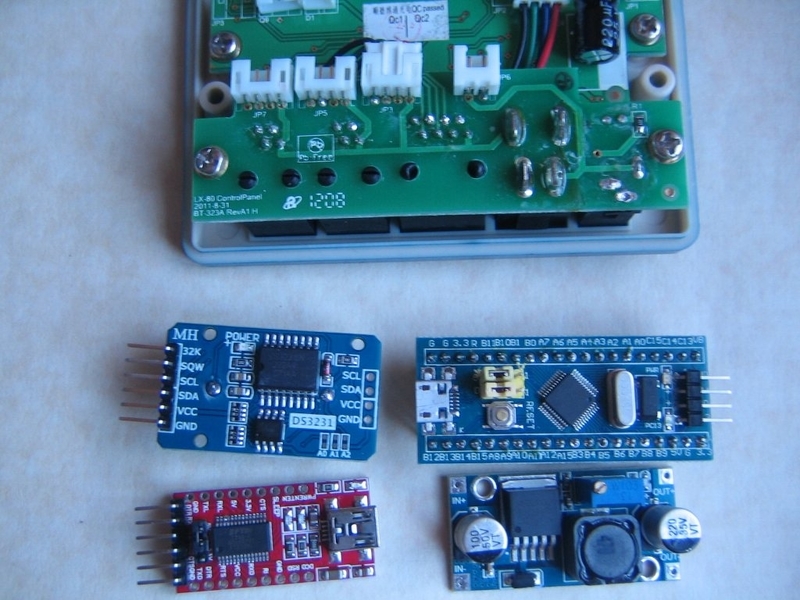

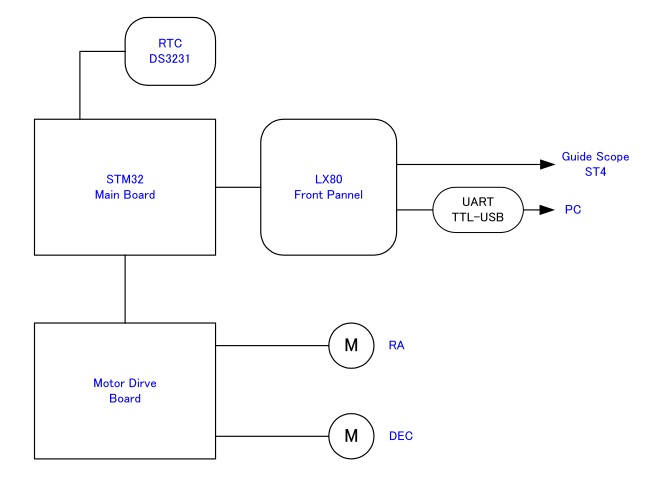

パーツはこんな様子で左から時計回りに、ＲＴＣ、ＳＴＭ３２、ＴＴＬ－ＵＳＢ ＵＡＲＴ、ＤＣ－ＤＣコンバーターとなる。Ｏｎｓｔｅｐ ＳＴＭ３２のＷｉｋｉ では、一枚の基板にすべて実装するようになっているが、ＬＸ８０の内部に実装することになると、スペースの関係で無理が多い。レイアウト・機能を検討したの結果、図のようにすることにした。

ＲＴＣはＭｏｔｏｒドライバ基板に入れ込むこともできたが、Ｍｏｔｏｒドライバ基板はＤＥＣ側スペースに入ることになる。クロックの電池交換時にバランスウェイトをはずしたりしなければならず、頻度は少ないものの、かなり面倒なことになる。なので、単体で電池スペースあたりで動かすようにする。

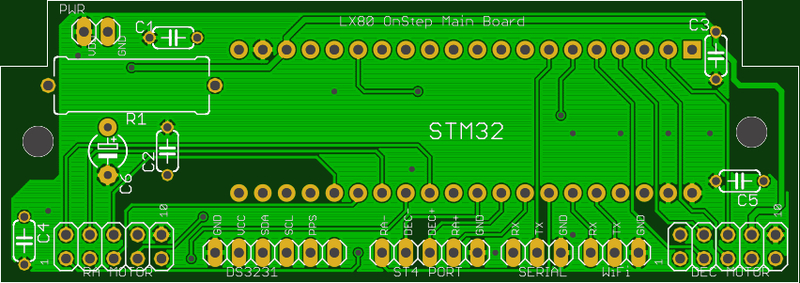

そんなことをあれこれ検討して、メイン基板はこんなふうに、ＳＴＭ３２ ＣＰＵボードとコネクタのみとなった。電源には、当初ＤＣ－ＤＣを使おうと思ったのだが、スペースの関係と消費電流が小さいためシリーズＲＥＧとした。１２Ｖ→５Ｖはドロップ電圧が大きすぎるため、抵抗で落とすことにしてある。

Ｍｏｔｏｒドライバ基板は、メイン基板からの信号コネクタとＤＲＶ８８２４基板が２個乗るだけである。放熱を考慮して大きな放熱板を取り付けられるようにした。

基板の発注は、いつも利用している Ｅｌｅｃｒｏｗ を想定していたのだが、Ｆｕｓｉｏｎ が新たに始めた、１０ｃｍ×１０ｃｍ以内 5枚 ＯＣＳ送料込み＄９．９サービスというの利用してみることにした。これは、以前の＄７．９のサービスというのがあり、発送がシンガポール経由であったため、届くのに３～４週間もかかっていて、かなりやる気がそがれることがあった。深センからのＯＣＳサービスだと製作にかかる日数も含めて、1週間あまりとで届くとのこと。

明日から1週間ほどの旅行。

帰って来るころには、基板が到着していて、製作に取りかかれるだろうか。
